Μηχανή διάτρησης λέιζερ SMT PCB

Η διάτρηση με PCB, ή η διάτρηση πλακέτας τυπωμένου κυκλώματος, είναι η διαδικασία δημιουργίας οπών, σχισμών και άλλων κοιλοτήτων σε μια ηλεκτρονική πλακέτα κυκλώματος πριν από τη συγκόλληση/τοποθέτηση εξαρτημάτων σε αυτήν. Συνήθως γίνεται χρησιμοποιώντας ένα τρυπάνι PCB (αυτόματο μηχάνημα) που είναι ελαφρώς μικρότερο από τα εξαρτήματα που τοποθετούνται σε αυτό. Η διάτρηση γίνεται με τον ίδιο τρόπο όπως ένα κανονικό τρυπάνι εκτός από μια μικρή στροφή σε αυτό. Η οπή μπορεί να δημιουργηθεί είτε με ηλεκτροχημική χάραξη (χημική άλεση) είτε με μηχανικά μέσα όπως διάτρηση, κοπή με λέιζερ ή διάτρηση. Η πιο κοινή μέθοδος που χρησιμοποιείται σήμερα στην κατασκευή είναι ο συνδυασμός χημικής άλεσης και ηλεκτροχημικής χάραξης. Ανάλογα με το πόσο έχει σχεδιαστεί το περίγραμμα της σανίδας, θα ανοίξει μια σειρά από μικρές τρύπες πάνω της, οι οποίες θα πρέπει να γεμιστούν.

Η διάτρηση PCB είναι μια μηχανική και χημική διαδικασία κατά την οποία το PCB τρυπιέται χρησιμοποιώντας ένα τρυπάνι PCB για να επιτευχθεί ένα συγκεκριμένο μέγεθος οπής και στη συνέχεια χρησιμοποιώντας ηλεκτρολυτική χάραξη για την αφαίρεση υλικού από την οπή. Δεδομένου ότι υπάρχουν δύο διαφορετικές μηχανικές και χημικές διαδικασίες γεώτρησης, ονομάζονται επίσης 2D διάτρηση.

Οι τύποι τρυπανιών που χρησιμοποιούνται για διάτρηση PCB είναι διαφορετικοί από εκείνους που θα βρείτε για κανονική διάτρηση. Οι περισσότεροι άνθρωποι γνωρίζουν μόνο για τα κανονικά τρυπάνια που χρησιμοποιούνται στη διαδικασία γεώτρησης, αλλά υπάρχουν και άλλα τρυπάνια. Το πιο συχνά χρησιμοποιούμενο τρυπάνι είναι το στριφτό τρυπάνι που μπορεί να βρεθεί σε μεγέθη {{0}}.1-2.0mm και 0.{{4} },0 χιλιοστά, καθώς και τρυπάνια με σχισμή που βρίσκονται συνήθως σε μεγέθη 1,5 χιλιοστών και 2,5 χιλιοστών, καθώς και διάφορα τρυπάνια ξύλου που συνήθως βρίσκονται ως λίμες μήκους περίπου 5-8cm (εκ των οποίων ορισμένα έχουν έχει κατασκευαστεί ειδικά για διάτρηση PCB). Υπάρχουν επίσης περιστροφικά τρυπάνια που χρησιμοποιούνται ειδικά για τη διάτρηση PCB, καθώς αλέθονται για να έχουν καλύτερη σταθερότητα από τα κανονικά περιστροφικά τρυπάνια.

High Speed ​​Mini High Performance PCB printer laser 3W 5W 15W CO2 Fiber Laser Marking Machine System

1. Εισαγωγή προϊόντος
Δύο κεφαλές λέιζερ για σήμανση και στις δύο πλευρές του PCB, φορτώστε και ξεφορτώστε την πλάκα με αναρρόφηση κενού σε δύο γραμμές τροφοδοσίας.
CT: 500mm×500mm PCB, σήμανση και στις δύο πλευρές, 2 σημάδια σε κάθε πλευρά, 4 δευτερόλεπτα ανά PCB.

2. Τεχνικό χαρακτηριστικό
Εναλλαγή λειτουργίας δύο χώρων εργασίας και σήμανση και στις δύο πλευρές ταυτόχρονα με δύο κεφαλές λέιζερ.
Η αναρρόφηση κενού δεν προκαλεί βλάβη στην πλάκα PCB.
Μέγεθος συσκευής: 2300mm*1900mm*1600mm.

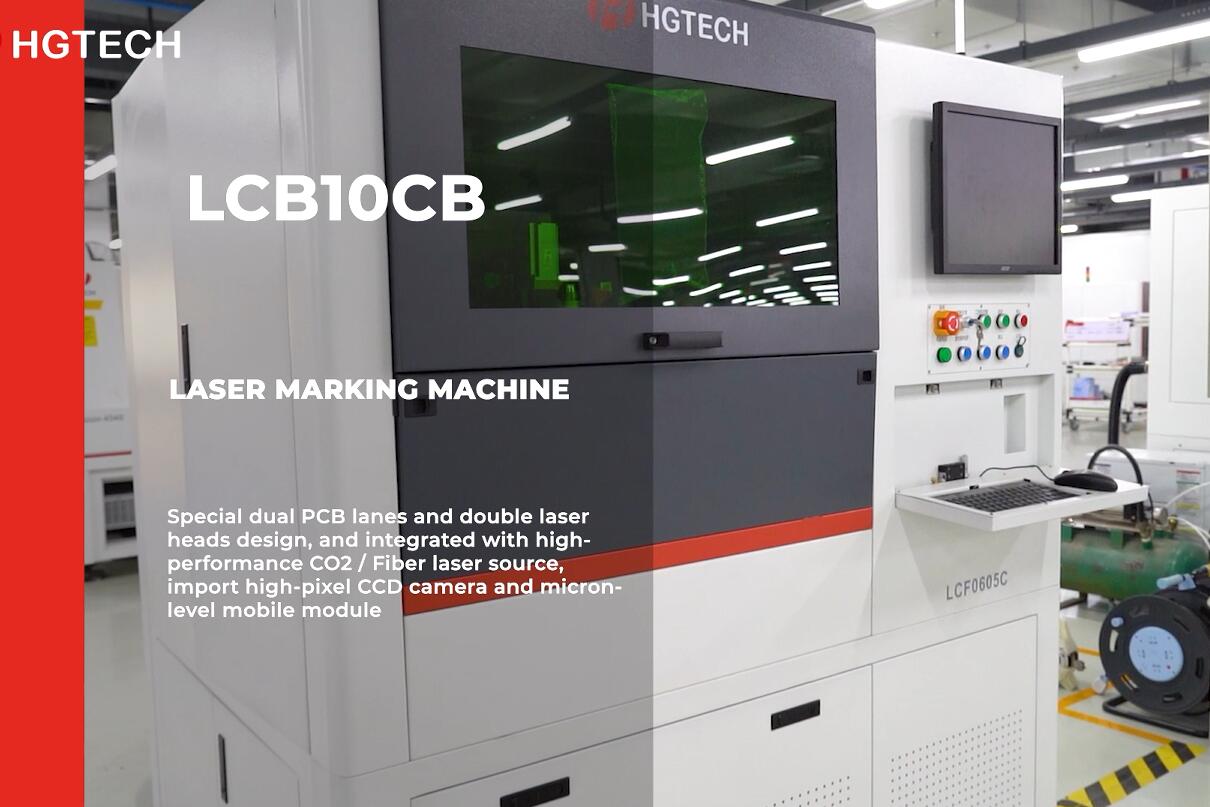

Η HGLaser, η οποία συμμετέχει στη δημιουργία διεθνών προτύπων λέιζερ, είναι ηγέτης του κλάδου πριν από 47 χρόνια. Το μηχάνημα σήμανσης λέιζερ PCB έχει σχεδιαστεί για σήμανση γραμμωτού κώδικα, 2D κώδικες και χαρακτήρες, γραφικά και άλλες πληροφορίες σε κάθε είδους πλακέτα τυπωμένου κυκλώματος. Ενσωματωμένη με πηγή λέιζερ CO2/Fiber υψηλής απόδοσης, κάμερα CCD εισαγωγής υψηλών pixel και φορητή μονάδα σε επίπεδο micron, η σειρά PCB Laser Marking Series είναι ικανή για την προ-σήμανση αυτόματης τοποθέτησης και αναφοράς ανατροφοδότησης μετά τη σήμανση.

Το αυτο-αναπτυγμένο λογισμικό μπορεί να συνδέσει απευθείας το πληροφοριακό σύστημα του πελάτη μας. Οι πληροφορίες εισόδου σήμανσης δεν μπορούν μόνο να δημιουργηθούν αυτόματα από το λογισμικό, αλλά και να ληφθούν μέσω δικτύου. Μπορεί να ενσωματωθεί με την ηλεκτρονική λειτουργία SMT και τον αυτόματο σταθμό εργασίας εκτός πλοίου.

Σε σύγκριση με την ετικέτα και την εκτύπωση, η σήμανση λέιζερ μπορεί να καταγράψει πληροφορίες PCB επισημαίνοντας τον σειριακό αριθμό και τον γραμμωτό κώδικα για ποιοτικό έλεγχο του ηλεκτρονικού προϊόντος. Οι μηχανές σήμανσης με λέιζερ PCB διαφορετικών τύπων είναι κατάλληλες για σήμανση PCB μεγάλης επιφάνειας και ακανόνιστου σχήματος σανίδας ή λεπτής πλάκας καθώς και για πολλαπλή σήμανση σε μονόπλευρη ή πολλαπλή σανίδα με υψηλή απόδοση και ταχύτητα.

• Το λέιζερ CO2 / Fiber υψηλής απόδοσης έχει δέσμη λέιζερ υψηλής ποιότητας, μικρά σημεία εστίασης και καλά κατανεμημένη ισχύ.

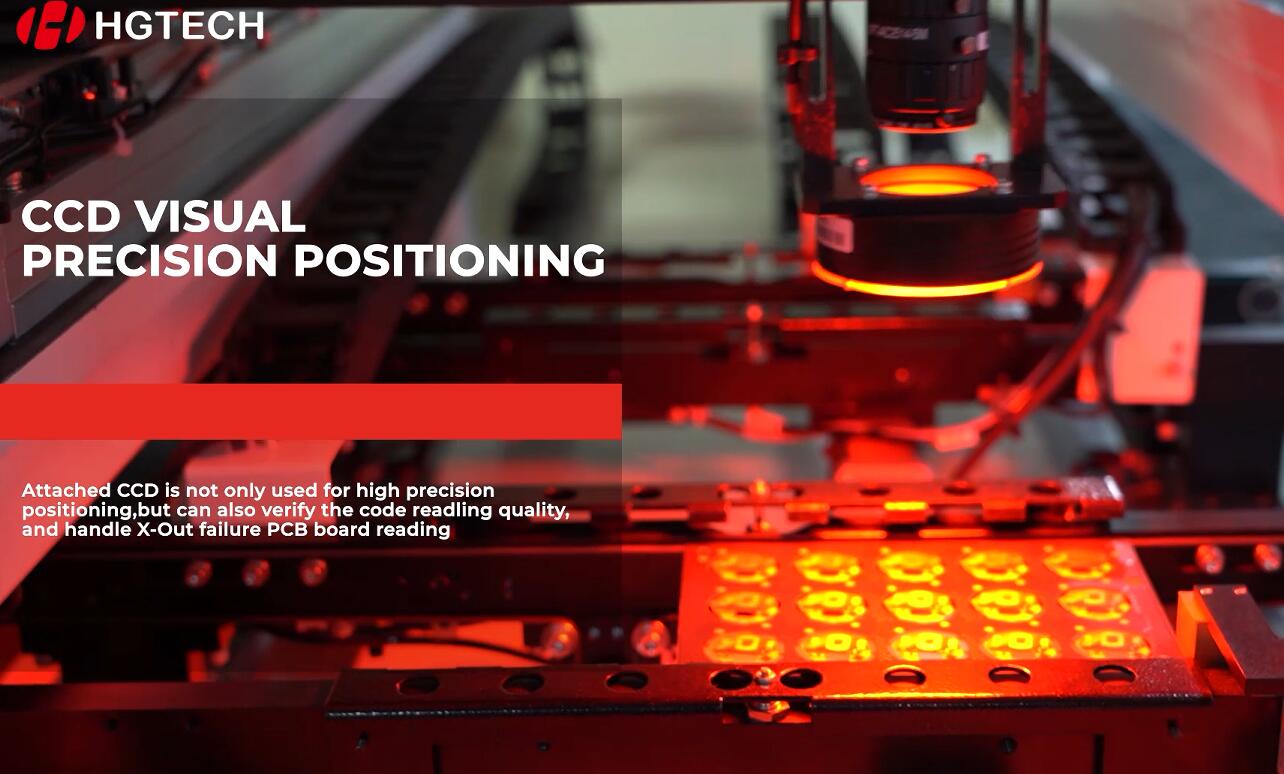

• Η κάμερα CCD υψηλής pixel κάνει πραγματικότητα την αυτόματη τοποθέτηση, αναγνώριση και αναφορά ανατροφοδότησης.
• Η δομή του σκελετού και οι σύγχρονες οδηγοί μετάδοσης διασφαλίζουν τη σταθερή και ακριβή απόδοση.
• Η λειτουργία της αυτόματης εστίασης και η ρύθμιση του πλάτους της διαδρομής έχουν σχεδιαστεί για να ταιριάζουν με διαφορετικές γραμμές παραγωγής.
